기계설비 파트

1. 기계설비 유지관리를 고려한 설계기준

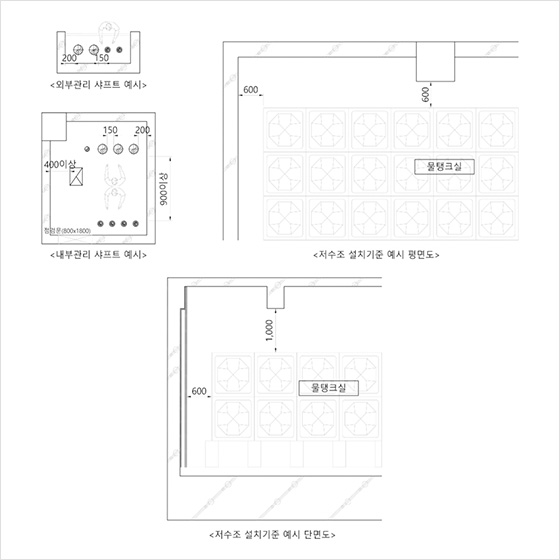

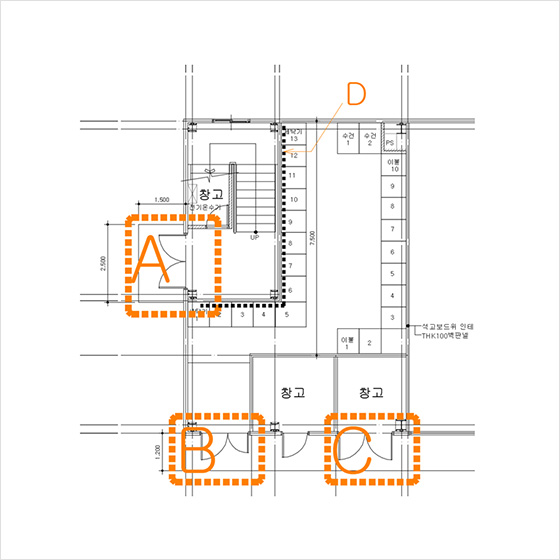

• ① 마감재 설치 후 기준으로 배관과 배관 사이는 150 mm 이상, 배관과 벽체 사이는 200 mm 이상 으로 한다.
• ② 마감재 설치 후 기준으로 덕트와 덕트 사이는 300 mm 이상, 덕트와 벽체 사이는 400 mm 이상 으로 한다.
• ③ 덕트와 배관 사이는 마감재 설치 후 기준으로 150 mm 이상으로 한다.
• ④ 내부관리 샤프트의 유지관리를 위하여 배관 전면부와 구조물 사이의 유효폭은 900 mm 이상 으로 한다.
• ⑤ 내부관리 샤프트에 설치되는 점검구의 크기는 600 mm × 1,600 mm 이상으로 한다.
• ⑥ 외부관리 샤프트에 설치되는 점검구의 크기는 600 mm × 600 mm 이상으로 한다.
• ⑦ 공동주택(「건축법」 시행령 [별표1]) 등의 전용공간 내부 샤프트에는 배관 확인이 유효한 경우는 점검구 설치를 제외할 수 있다.

2. 저수조 설치 설치기준

• ① 저수조의 윗부분은 건축물(천정 및 보) 등으로부터 1M 이상 떨어져야 하며, 그밖의 부분은  0.6M 이상의 간격을 띄울 것
• ② 건축물 또는 시설 외부의 땅밑에 저수조를 설치하는 경우에는 분뇨·쓰레기 등의 유해물질로부터  5미터 이상 띄워서 설치하여야 하며, 맨홀 주위에 다른·사람이 함부로 접근하지 못하도록 장치할 것.  다만, 부득이하게 저수조를·유해물질로부터 5미터 이상 띄워서 설치하지 못하는 경우에는 저수조의  주위에 차단벽을 설치하여야 한다.

소방파트

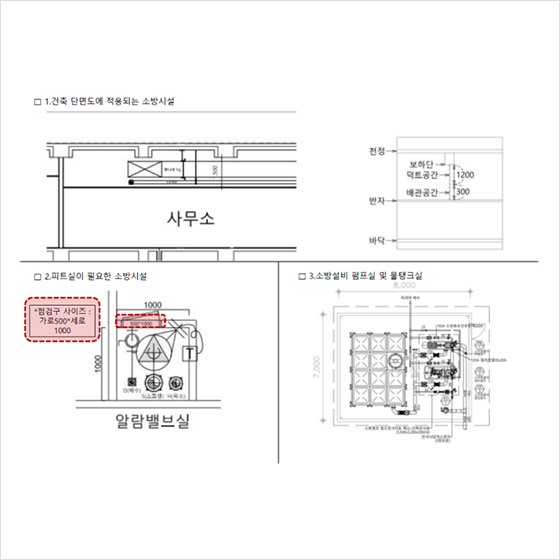

1. 건축 단면도에 적용되는 소방시설

• - 옥내소화전 & 스프링클러설비 대상일 경우 천정(보하단)과 반자사이 300mm이상 공간 필요.
• - 제연설비 대상일 경우 천정(보하단)과 반자사이 1,200mm이상 공간 필요.
• - 위 설비가 전체 대상일 경우 1,500mm이상 공간 필요.

2. 피트실이 필요한 소방시설

• - 옥내소화전설비 대상일 경우 PS실 필요.
• - 스프링클러설비 대상일 경우 알람밸브실 별도 필요. 알람밸브실 사이즈는 내폭 1M*1M이상 필요함(점검구 사이즈 가로0.5M*세로1M이상 확보)
• - 전실제연설비 대상일 경우 일반적인 건물에는 스모크타워가 2개소 필요. 단,아파트일 경우 1개소 필요
  (위 사항은 기본적인 스모크타워 개소임으로, 건축물에 따라 달라질 수 있음으로 설계 시 반드시 문의 바랍니다)

3. 소방설비 펌프실 및 물탱크실

• - 옥내소화전설비(기준개수 2개기준) 대상일 경우 가로5M*세로7M*높이3.5M이상의 펌프실 및 물탱크실 확보
• - 스프링클러설비(기준개수 10개기준) 대상일 경우 가로7M*세로8M*높이3.5M이상의 펌프실 및 물탱크실 확보
  (위 사항은 기본적인 예시 사이즈로 건축물 구조나 소방시설 기준개수에 따라 달라지수 있음으로 설계 시 반드시 문의 바랍니다)
